[순음청력검사] 기도 차폐 연습문제로 마스터하기



<기도 차폐 연습문제 1번>

Headphone을 이용해 성인 피검자의 기도 순음청력검사를 실시하였다.
문제1-1. 다음 청력도를 보고 기도 차폐가 필요한 주파수와 이유를 제시하시오.
문제1-2. 다음 청력도를 보고 기도 차폐가 필요한 주파수 별 유효차폐범위를 구하시오.
문제1-3. 다음 청력도를 보고 실제로 기도 차폐를 실시하시오. (이때, 저차폐는 적용하지 않는다.)
※ 아래 청력도는 임의로 제시된 것으로, 실제 피검자의 데이터가 아님을 밝힙니다.


기도차폐 예시 청력도 1번



---



<기도 차폐 연습문제 1번 해설>

문제1-1
250, 1k, 2k, 4k, 8kHz에서 오른쪽 귀에 대한 차폐가 필요합니다.
- 250, 1k, 2k, 8kHz의 경우 오른쪽 귀의 기도역치와 왼쪽 귀의 골도역치가 IA (40dB) 이상 차이나기 때문입니다.
- 4kHz의 경우 오른쪽 귀와 왼쪽 귀의 기도역치가 IA (40dB) 이상 차이나기 때문입니다.

문제1-2
※ 차폐 공식의 경우 검사 기관 또는 교수자에 따라 다를 수 있습니다.
250Hz의 Min: 70-40+10=40(dB HL)
250Hz의 Max: 30+40=70(dB HL)
250Hz의 EMR: 45~65dB HL (SV를 5dB로 가정)

1kHz의 Min: 70-40+5=35(dB HL)
1kHz의 Max: 30+40=70(dB HL)
1kHz의 EMR: 40~65dB HL (SV를 5dB로 가정)

2kHz의 Min: 75-40+10=45(dB HL)
2kHz의 Max: 35+40=75(dB HL)
2kHz의 EMR: 50~70dB HL (SV를 5dB로 가정)

4kHz의 Min: 80-40+5=45(dB HL)
4kHz의 Max: 35+40=75(dB HL)
4kHz의 EMR: 50~70dB HL (SV를 5dB로 가정)

8kHz의 Min: 75-40+10=45(dB HL)
8kHz의 Max: 35+40=75(dB HL)
8kHz의 EMR: 50~70dB HL (SV를 5dB로 가정)
(8kHz의 골도 역치는 4kHz에서 가져옴)

문제1-3
검사 세팅:

Frequency: 1kHz →2kHz→4kHz→8kHz→250Hz순으로 진행한다.
Stimulus: Ch1은 Tone, Ch2는 NB noise로 한다.
Transducer: 양이 모두 Phone
Routing: Ch1은 TE, Ch2는 NTE로 한다.
Intensity: TE는 TEACT, NTE는 -10dB에서 시작한다.

검사자용 헤드폰을 쓰고 마이크가 입 가까이 오도록 조정한다.

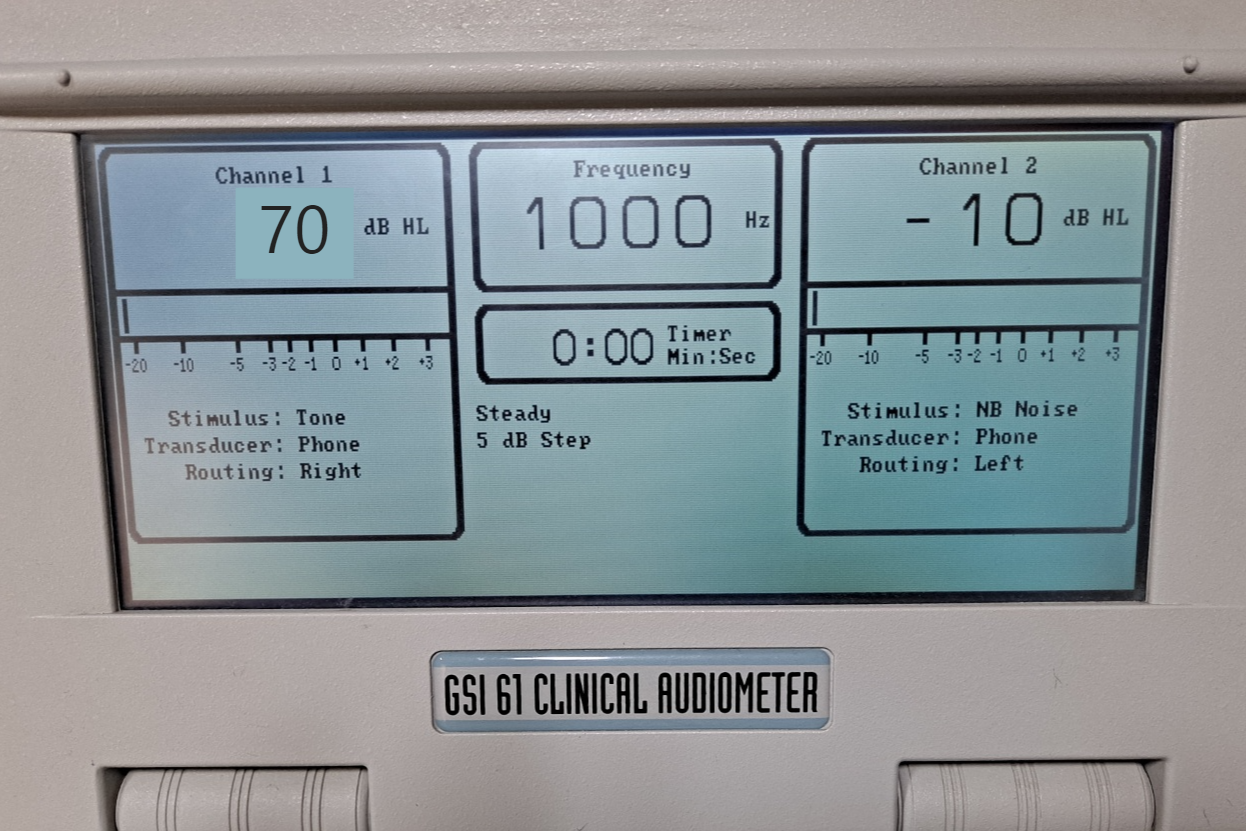

1000Hz에서 차폐를 진행한다는 전제 하에 세팅된 검사 화면이다.


검사 설명: Talk Forward의 볼륨은 좋은 귀 기도 역치의 +30~40dB로 한다.

“지금부터 순음 청력 검사를 진행하겠습니다.
이 검사는 얼마나 작은 소리까지 들을 수 있는지 확인하는 검사로
‘뿌-’하는 낮은 소리부터 ‘삐-’하는 높은 소리까지 들릴 것이고,
아주 작은 소리부터 큰 소리까지 들릴 것입니다.
소리가 들리면 아주 작은 소리까지 버튼을 누르면 됩니다.
소리가 들릴 때마다 바로 누르고, 들리지 않으면 누르지 않으시면 됩니다.
검사는 오른쪽 귀에서 진행하겠습니다.

"지금부터 바람소리가 '쉭-'하고 들어갈 거예요. 그 바람소리는 무시하시고요.
중간에 가끔씩 들리는 '삐-' 소리에만 집중해서 들리면 버튼 눌러주세요.
'삐-'하는 소리가 작더라도 잘 듣고 찾아서 누르시면 됩니다. 혹시 질문 있으신가요?"


검사 방법:
1. Ch2의 interrupt를 누른 후 SML(1kHz의 경우 40dB)까지 천천히 올린다.


Interrupt를 누른 후 차폐음을 올리는 모습이다.


2. 검사를 진행한다.

TL	ML	반응
70	40	O
70	45	X
75	45	O
75	50	O
75	55	X
80	55	O
80	60	X
80	65	O
80	70	O


3. 현재 검사 중 과차폐가 발생하였으므로 Transducer를 Insert Phone으로 변경한다.
(계산하는 동안에는 Ch2의 interrupt를 꺼놓는다.)

1kHz의 Min: 70-60+5=15(dB HL)
1kHz의 Max: 30+60=90(dB HL)
1kHz의 EMR: 20~85dB HL (SV를 5dB로 가정)

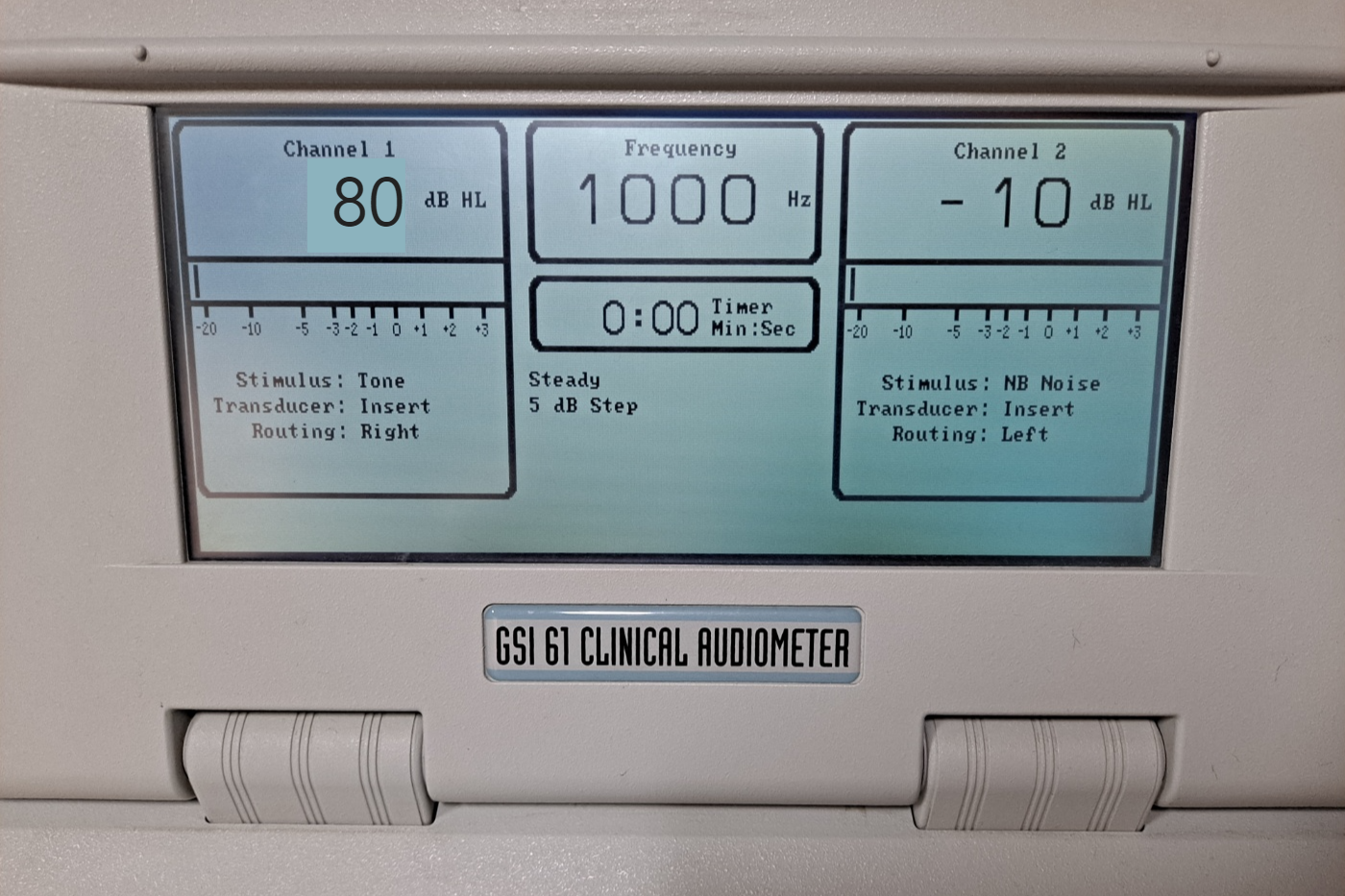

Transducer를 Insert phone으로 변경한 뒤의 모습이다.


4. 마저 검사를 진행한다.

TL	ML	반응
80	65	O
80	70	O
80	75	O

(위의 두 줄은 Insert Phone으로 변경하기 이전의 반응을 가져온 것이다.)

5. [Save]를 누른 후 Ch2의 Interrupt를 중단한다.

6. 청력도에 차폐 결과를 기록한다.

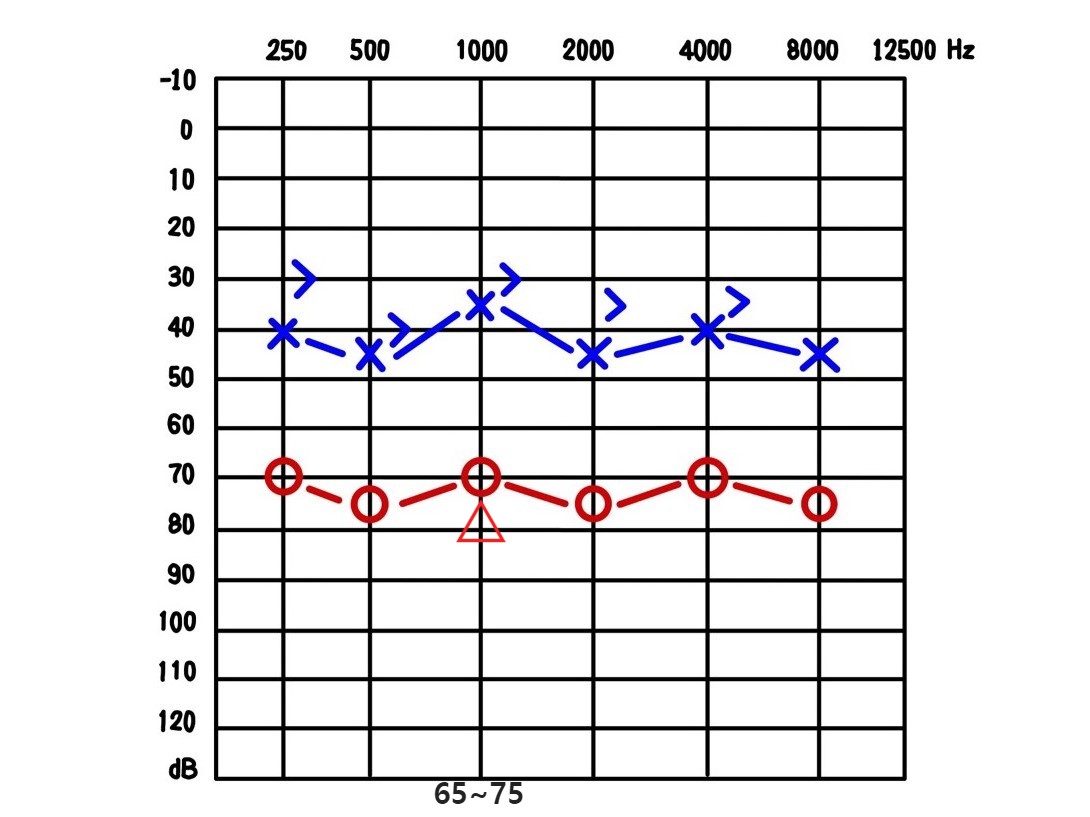

1kHz에 차폐 결과가 기록된 청력도.



---



<기도 차폐 연습문제 2번>

Headphone을 이용해 성인 피검자의 기도 순음청력검사를 실시하였다.
문제1-1. 다음 청력도를 보고 기도 차폐가 필요한 주파수와 이유를 제시하시오.
문제1-2. 다음 청력도를 보고 기도 차폐가 필요한 주파수 별 유효차폐범위를 구하시오.
문제1-3. 다음 청력도를 보고 실제로 기도 차폐를 실시하시오. (이때, 저차폐는 적용하지 않는다.)
※ 아래 청력도는 임의로 제시된 것으로, 실제 피검자의 데이터가 아님을 밝힙니다.


기도차폐 예시 청력도 2번.


* 연습문제 2번에 대한 해설이 필요할 경우 댓글을 달아주시면 감사하겠습니다.
